　　折弯工艺守则  Q/ZLQJG JZ13-2009
1  适用范围
本守则适用于本公司生产低压成套开关设备柜(箱)体的板材剪切和/或冲压后需要折弯的工艺。
2  设备
W67Y-40/2500折弯机。
3  工装和工具
a）各种形状，尺寸的弯刀及弯槽；
b）三用游标卡尺、钢卷尺、角度尺；
c）活搬手、手锤、平台。
4  工艺规程
4.1 操作工作应首先根据生产计划，熟悉图纸，明确折弯工艺要求（弯边方向尺寸）。
4.2 根据图纸展开图计算弯边尺寸。

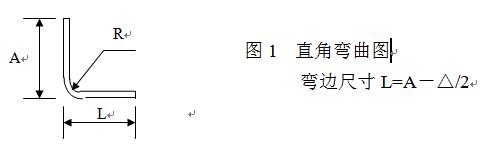

a）直角弯曲弯边尺寸L按图1中公式计算，式中△值由表1查出；



表1   △值表                   单位：mm


△  料厚 R	1	1.5	2	3	4	5	6
1	2	2.5	—	—	—	—	—
2.3	2.5	3.5	4	5.5	7	9	10
8	5.5	6	6.4	7.8	10.5	11.4	12.4

b）任意角弯曲弯边尺寸按图2确定。



                             图2   任意角弯曲图
当图示角度B＞90^。时，弯边尺寸略长于弯角90^。的弯边尺寸；当图示角度B<90^。时，弯边尺寸略短于弯角90^。的弯边尺寸。根据此规律试弯，对要求尺寸严格情况下，可用中性层展开计算。
4.3 根据图纸工艺要求，选择相应的弯模并安装，其后将模具槽升起，转到所需模槽再降下模槽，并使相应上刀装于拖板上，调正调节螺丝使下模槽中心线和上刀重合，然后调正间隙。

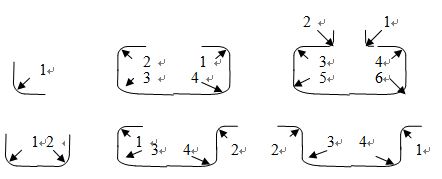

4.4 对多弯角的零件要明确弯制顺序，各种不同零件弯制顺序，按图3要求进行弯制。


图3  多弯角零件弯制顺序简图
4.5 根据计算出的弯边尺寸，调正挡板尺寸，试弯，自检弯边尺寸、弯角，达到要求后，成批生产，数量多的要首件送检。
4.6 在弯制封闭边时，允许用手锤敲开一端弯制，弯后用锤校平。
4.7 最小折边C的规定：图4按表2，图5按表3。最小折边与所采用模槽宽度，所用弯刀形状及挡料板厚度有关。
表2   最小折边                  单位：mm


C    料厚 R C 图4 R	1	1.5	2	3	4	5	6
1	6	12	—	—	—	—	—
2.3	12	12	12	15	18	25	36
8	18	18	20	25	25	36	36
20	25	25	25	36	36



表3  最小折边                  单位：mm

C    料厚 R R C 图5 R	1	1.5	2	3	4	5	6
1	10	15	—	—	—	—	—
2.3	15	15	15	20	60	60	60
8	60	60	60	60	60	60	60
20	60	60	60	60	60	60	60


4.8 弯模槽宽按表4选择。
   表4   弯模槽宽选择表           单位：mm


料 长 槽 宽 料 厚     料长 槽  宽   料厚	R
1	1	7	7	7	7	7	7
1  1.5  2	2.3	15	15	15	15	15	15
3		20	20	20	20	20	20
4		26	26	26	26	26	26
5		36	36	36	36	58	58
6		58	58	58	58
1.5   2	5	15	15	15	15	15	15
1   1.5	8	26	26	26	26	26	26
2		26	26	26	36	36	36
3		26	36	36	36	36	36
4		36	36	36	58	58	58
5		58	58	58	58	58	58
6		58	58	58	58
1	20	36	36	36	36	36	36
1.5		36	36	36	36	36	36
2		36	36	58	58	58	58
3		36	36	58	58	58	58
4		58	58	58

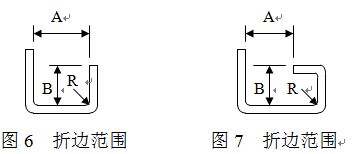

4.9  图6、图7折边范围A、B的确定，根据在不同弯刀的折边范围中，由作图得出其极限尺寸范围。




              图6  折边范围         图7  折边范围
4.10弯制后的零件，如有角度不合要求，可用锤敲打、整形，直到符合要求.

1. 质量要求

5.1 弯边允许公差
小于50mm用卡尺，大于50mm用卷尺测量。弯边允许公差应符合表5的规定。
表5   弯边允许公差    单位：mm


外形尺寸	< 50	50 〜 260	260 〜 800	800 〜 930
允许公差	± 0.5	± 1.0	± 1.5	± 2.0

5.2 弯角垂直度允许公差应符合表6的规定。各种结构门弯边取弯角公差负值。


表6   弯角垂直度允许公差    单位：mm


公称尺寸	△
< 75	± 0.5
75 〜 150	± 1.0
> 150	± 1.5

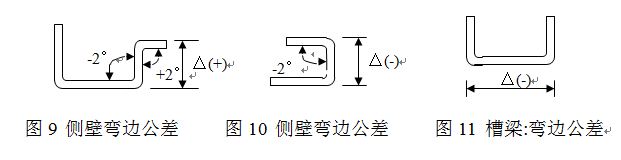

5.3 各种常用弯型公差要求
   在图中未注明要求情况下按下图各情况执行。




a) 图9侧壁取弯边公差表中正值；
b) 图10侧壁:取弯边公差表中负值；
c) 图11槽梁:取弯边公差表中负值。
6.  安全生产
6.1 开车前,检查机床是否有异常情况，每天工作前要空车运转一段时间后才能开始工作，定期润滑机床。
6.2 更换刀具时必须停车。
6.3 在一个加件上弯制两个或两个以上边时,不允许打连车以确保安全生产。
6.4 弯制长度较大的另件时,手必须在钢板下面,以防钢板上翻时,发生事故。
6.5 两个人以上同时工作时,动作要直协调,精神集中。
6.6 必须做到人走车关.。
