密集型母线槽用途是什么?

编辑:admin 浏览: 添加时间:2015-07-28 07:29



 密集型母线槽用途是什么?




密集型母线槽用途是什么?

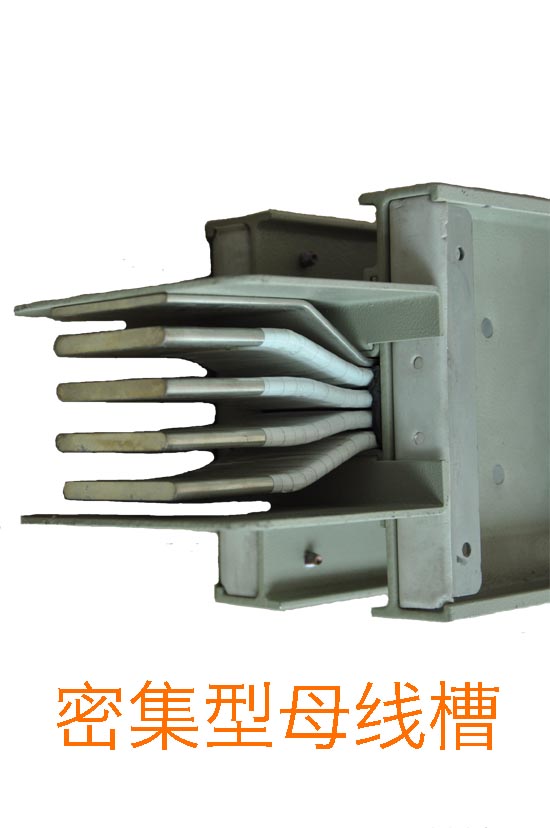

一 什么是密集型母线槽

 密集型母线槽,是一种可以替代传统电缆传输电量的导电体,他是由铜排,外壳构成.每个铜排都有绝缘介质,并且每个铜排之间紧密挨着一起构成的三相四线或者三相五线导电体.外壳一般是接地处理.



二 密集型母线槽的用途

母线槽的安装可直接从变压器接到低压配电柜,也可从低压柜直接接到配电系统作为配电干线线路。母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。总之就是工矿、企事业和高屋建筑中供配电设备,起到输送的作用,其电压至400V,额定工作电流为250~6300A。
  总体来说,密集型母线槽就是取代了传统供电电缆的用途,以前使用电缆的楼宇,车间等大电流地方,都可以使用母线槽替代.用母线槽取代电缆最直接的优点,见下图就可以理解:

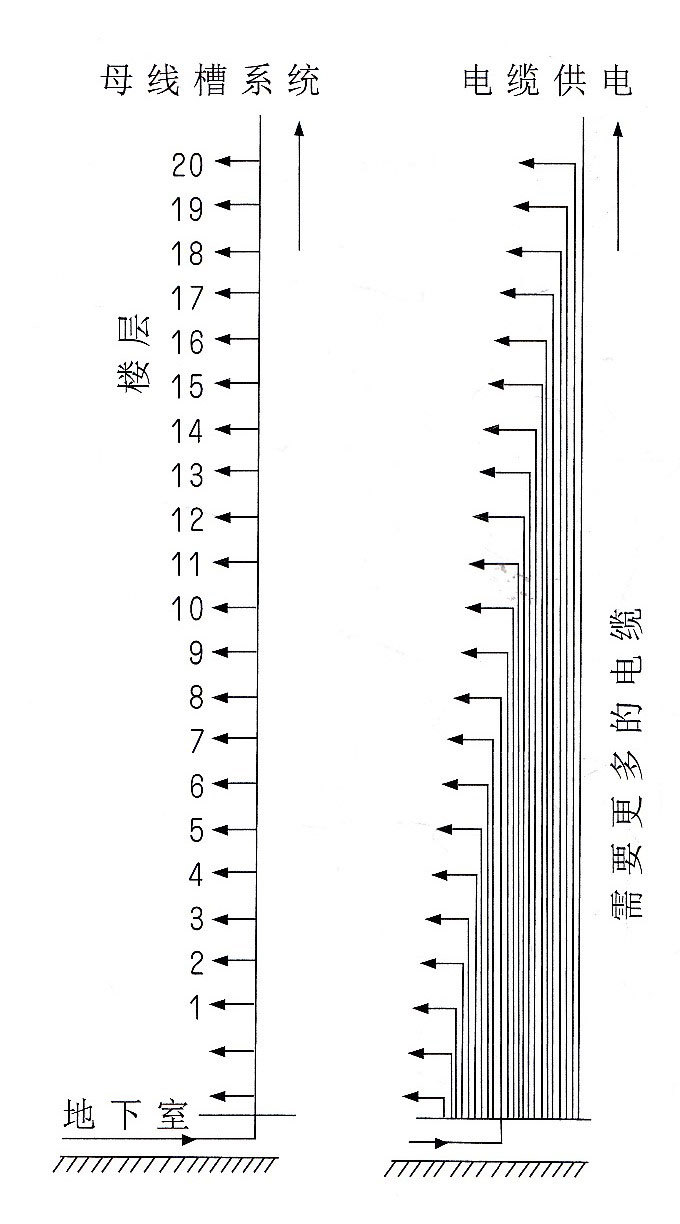

密集型母线槽的用途
这是以20楼层以上的高层建筑为例,分别使用母线槽和电缆的情况对比

三 密集型母线槽的规格

电流等级:250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A
极数:4P  5P

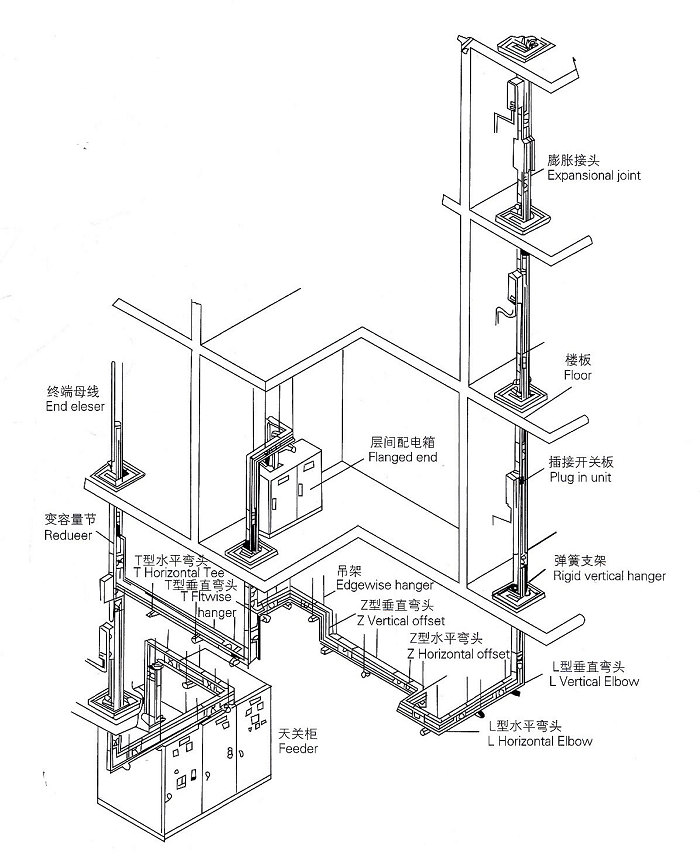

类型:直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线

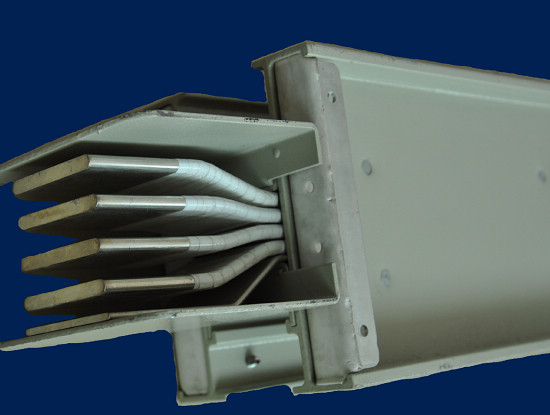

四  密集型母线槽的图片
