母线和母线槽的区别是什么
名词解释:什么是母线
在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。母线的作用是汇集、分配和传送电能。由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。
母线按结构分为硬母线和软母线。硬母线又分为矩形母线和管形母线。
矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。
软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。软母线施工简便，造价低廉。
名词解释:什么是母线槽

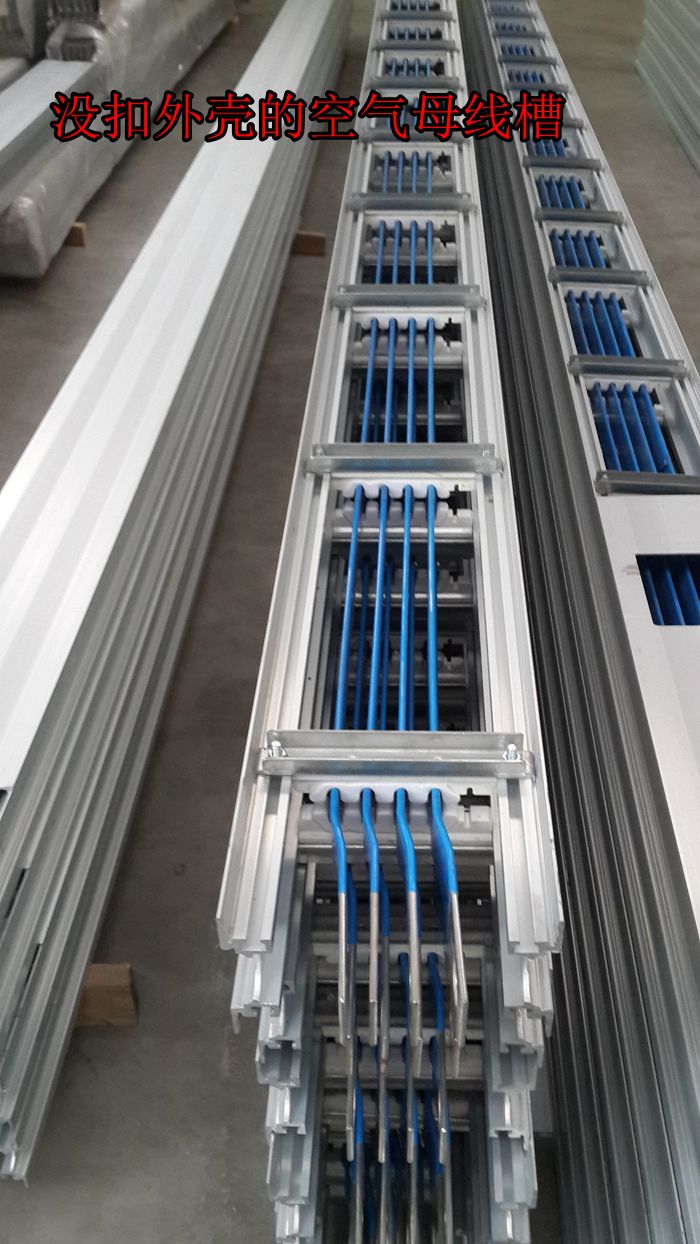

母线槽系统是一个高效输送电流的配电装置,尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆现在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。母线槽的结构说明如下:
绝缘支撑----是母线槽设备的组成部分，用来支撑母线槽设备中的导体。
安装板------用于支撑各种元件并且适合于成套设备中安装的板。
安装框架----用于支撑各种元件并且适合于在成套设备中安装的一种框架。
外壳--------外壳是保护设备免受某些外部因素影响，并使设备在各个方向不被直接解及的一种部件，其防护等级 至少为IP30。
门----------一种带铰链的或可滑动的覆板。
盖板--------是外壳的上下壳面，通常是指母线槽设备上的一种部件，用它来遮盖外壳上的开口。用螺 钉或类似方法将其固定，设备投入运行后一般不再拆卸。
侧板--------是外壳的左右壳面，通常指母线槽设备上的一种部件，它是用来遮盖外壳上开口的。用螺钉或类似方法将其固定，设备投入运行之后一般不再拆卸。
绝缘隔板----用以对来自入口处各个方向的直接接触和来自开关器件以及类似器件的电弧进行防护的一种部件。
带电部件----在正常使用中用以通电的导体或导电部件，包括中性导体，但不包括中性保护导休。
裸露导电部件---电气设备的一种可触及的导电部件，它通常不带电，但在故障情况下可能带电。
保护导体-------为防止发生电击危险而与下列部件进行电气连接的一种导体。
特别提醒：电缆是按照截面来表示的，母线槽是按照额定工作电流表示（一般都说400A母线槽）同样400A的国内的产品截面240mm，有的才180mm。相差太大，所以出现有的1.4元/安x米，2.0元/安x米，还有更高的，建议要求厂家提供绝缘方式的说明，并标注母线规格，避免上当。

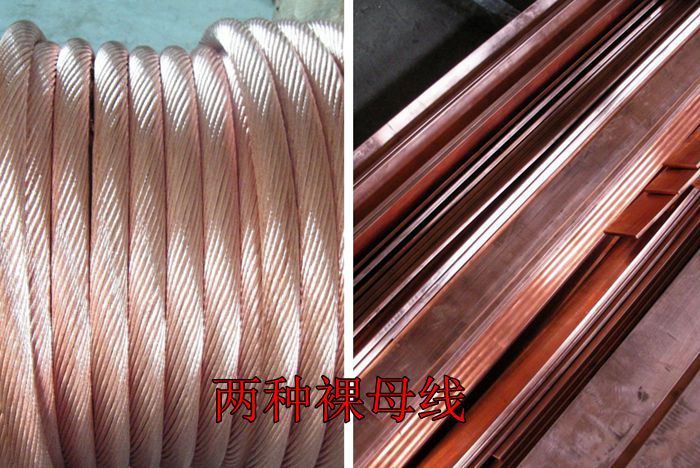

母线外形:
母线外形
母线应用
母线具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。
母线特点
1、可扩展性：对于母线来讲，系统扩展可通过增加或改变若干段来完成，重新利用率高。而大多数情况下，电缆不能重新利用，因为长度和路线是不同的，如果要扩展系统，我们要购买新的电缆取代旧的电缆。
2、线路优化：通过使用母线槽，我们可以合并某些分支回路，并用插接箱将之转化为一条大的母线槽。它可简化电气系统，得到较多股线低的电流值。因此节约了工程的造价，并且易于维护。对于传统的电缆线路，电缆会使得电气系统极其复杂，庞大，难于维护，这样，就浪费了工程费用和安装空间。
3、安全性：母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠，而电缆的PVC外壳易受机械和动物损伤，安装电缆时必须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。
4、性能方面：母线采用铜排或者铝排，其电流密度大，电阻小，集肤效应小，无须降容使用。电压降小也就意味着能量损耗小，最终节约用户的投资。而对于电缆来讲，由于电缆芯是多股细铜线，其根面积较同电流等级的母线要大。并且其 “集肤效应”严重，减少了电流额定值，增加了电压降，容易发热。线路的能量损失大，容易老化。
5、插接式开关箱：插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是最为重要的部件，它是由铜合金冲压制成，经过热处理加以增强弹性，并且表面镀锡处理，即使插接200次以上，仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地，箱内设置了开关电路，采用塑壳断路器能对所分接线路的容量作过载和短路保护。
6、安装方面：母线由许多段组成，每一段长度既短且轻。因此，安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存，可以快速出货节约现场工作时间。其紧密的“三明治”结构能够减少电气空间，从而腾出更多的空间作为商业用途，如出租或作为公共场所。对于安装电缆来讲，则是一项困难的工作。因为，单根电缆往往很重，安装工作需要很多人的协作，花较多时间才能完成。另外，受制于电缆的弯曲半径，需要更多的安装空间。
母线和母线槽的区别是什么:
通过上面介绍了母线情况,很显然,他们二者之间的区别就是母线没有外壳,母线槽有保护外壳.
