铜排载流量的估算方法：

　　1、单条铜排载流量=宽度(mm)X厚度系数

　　2、双铜排载流量=宽度(mm)X厚度系数X1.5(经验系数)

　　3、铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方，铝应该按3-5A/平方。

　　常用铜排载流量的计算方法：40℃时铜排载流量=排宽*厚度系数

　　排宽(mm)；厚度系数为:母排12厚时为20；10厚时为18；依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。

　　双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

　　3层铜排[40℃]=2单层铜排[40℃]

　　4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)

　　铜排[40℃]=铜排[25℃]*0.85

　　铝排[40℃]=铜排[40℃]/1.3

　　例如求TMY100*10载流量为：

　　单层：100*18８=1800(A)[查手册为1860A]；

　　双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)[查手册为2942A]；

　　三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

　　以上所有计算均精确到与手册数据相当接近。

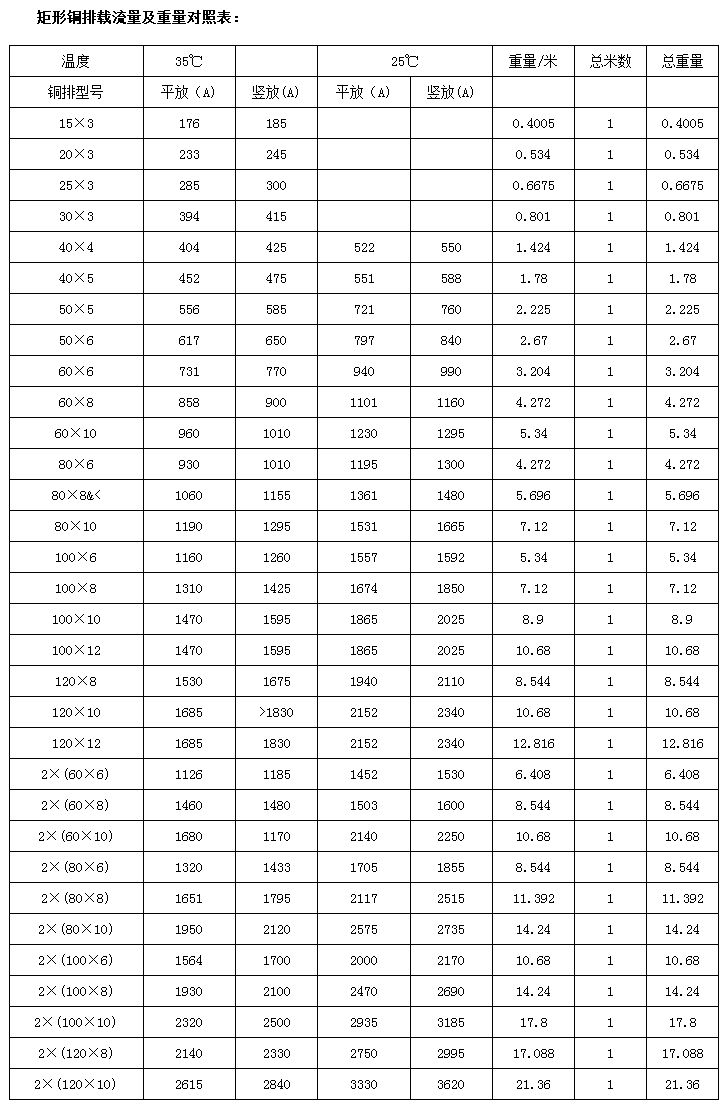

　　铜排布置与载流量之间的关系：铜排立放时载流量比平放时要高一些，一般当铜排平放且宽度小于60㎜时，其载流量为立放时的0.95倍,宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。
