密集型母线槽作用是什么?
编辑：admin 浏览： 添加时间：2014-12-21 15:30
密集型母线槽作用是什么?

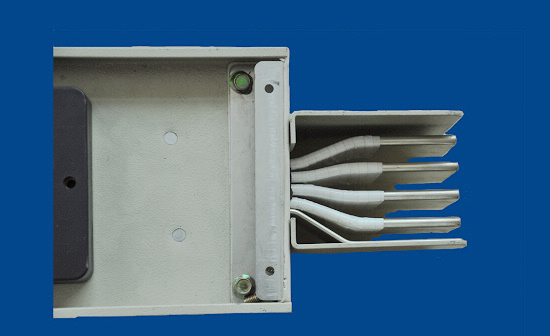

1 什么是密集型母线槽?
密集型母线槽可为交流三相三线，三相四线，三相五线制，频率50-60Hz，电压至400V,额定工作电流为250~5000A，主要作为工矿、企事业和高层建筑中新型供配电设备。带插日的母线槽，可通过插接头箱或抽接开关箱，能很方便地引出电源分路。母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。
2 密集型母线槽作用?
母线槽的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电干线线路。母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。总之就是工矿、企事业和高屋建筑中供配电设备，起到输送的作用，其电压至400V，额定工作电流为250～6300A。
3.密集型母线槽选购须知
母线槽选择与应用不同的环境条件场合下，应考虑选择不同类型和材料的母线槽, 此外，对各种母线槽，通常应按最大长期工作电流选择母线槽截面。并按通过最大短路电流条件下，校验母线槽的短时热稳定性和动稳定性。由于导体存在电阻和多导体接近时交流电流趋表效应等因素影响，母线槽通过电流时会引起发热。铜、铝质裸母线槽长期工作时的发热允许温度均为70 ℃，但当其接触面处具有锡的可靠覆盖居时（如超声波搪锡等），则允许温度提高到85℃。
受此持续发热允许温度的限制，不同材料、截面的母线槽给出了相应的长期允许电流值，选择母线槽截面时，应使母线槽实际的最大长期工作电流（计及半小时以上的过负菏）小于所选截面母线槽的长期允许电流值。在年均负荷较大、导体和母线槽校长的情况下（如屋外配电装置母线槽），通常按经济电流密度法选择母线槽。
经济电流密度是综合考虑母线槽损耗、母线槽和附属设备的年维修费与折旧费为最低情况下，此时母线槽单位截面积流过的电流。用经济电流密度除以不计入过负荷的长期工作电流即得母线槽截面。由经济电流密度法选择的母线槽截面，一般比按最大长期工作电流选撑的母线槽截面要大些。
