图解中联母线槽是什么?

编辑：admin 浏览：添加时间：2015-09-09 12:32

图解母线槽是什么?

为了回答这个问题,小编用图解的方式来介绍一下母线槽是什么.

在这之前,我们先看两个实例.了解为什么会有母线槽产品.

实例1 :

有一栋30层高的大厦,每层都有大量的用电设备.为了能够保证用电,我们就会这样做: 从一楼接根电缆到2楼,供2楼用电使用. 然后,注意了,还要从一楼接根电缆到3楼,再接根电缆到4楼,依次类推,接到30楼的时候,从底部就要接总数为30根的电缆.这样,无论是施工还是日后的维护,都非常麻烦是不是这样?

实例2:
某大型车间,由于大型的设备,需要大量的电能,单根电缆虽然能够解决供电问题,但大电流的情况下,电缆的安全性将受到很大的挑战,一旦电缆出了问题,就是影响整个的工作系统.

在这种情况下,母线槽出现了,并且轻松解决了以上2个案例的问题.

那么,母线槽是什么呢?通俗讲,母线槽是电缆的一种变形. 电缆都是圆的铜线.而母线槽则是扁的铜排. 由于铜排的截面比电缆大得多,根据设计需要,最大可达6300A. 这个铜排外面再套上保护作用的外壳,就是母线槽.

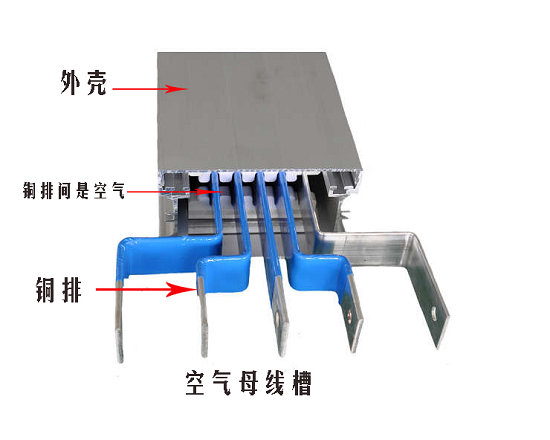

最初的母线槽,就是每个相线(母线)铜排之间保持一定的空隙距离,一般是4个铜排(三相四线)或者5个铜排(三相五线),铜排之间是空气.套上金属外壳,这样的结构组成的母线槽是空气式母线槽,因为他的母排之间是空气.

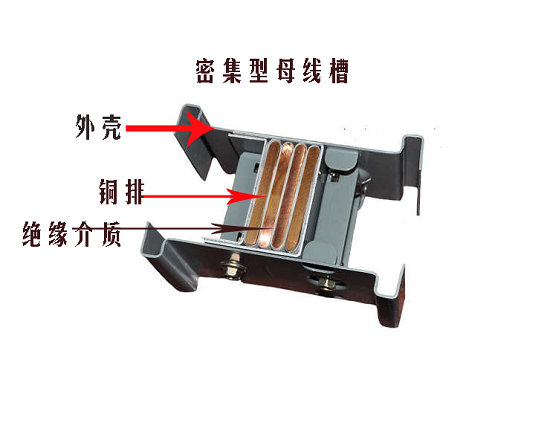

后来,空气母线槽体积大,安装确实不便. 就出现了密集型母线槽,密集型母线槽是指母排之间都是紧挨在一起的,母排之间用绝缘介质隔离.这样密集型母线槽的截面积,就明显缩小了很多.便于运输安装.
