中联母线槽安装方法

编辑:admin 浏览: 添加时间:2014-09-08 18:12



中联母线槽安装方法

一 中联母线槽安装准备工作

         安装设备、工具、测量器具 ,调试用组合工具,万用表,安装用临时电源、冲击钻、手电钻、电动葫芦、电焊机、切割机等及安装组合工具,安装用钢直尺、卷尺、500V兆欧表、双臂电桥等测量器具。

二 安装母线槽检查清单环境

         按产品的发货清单清点现场物品,其规格、数量应与清单相符,包装完好。熟悉图纸及安装场地,根据图纸标示确定产品安装走向顺序,安装的标高及起点。母线槽安装人员应具备如下要求; 应能熟悉母线槽的结构,操作和安装;应有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安装用手套等)。

三 母线槽安装

       根据确定的走向,首先安装支(吊)架,支(吊)架采用冲击钻在建筑物上钻孔,用膨胀螺栓固定,膨胀螺栓一般选取M12×110规格,支(吊)架安装必须保证垂直,等高水平成线。

        每批母线槽发货时.都配备走向图并附带一套详细的走向清单。所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。 检查母线槽外壳是否完整,有无损坏,检查母线槽外壳螺栓有无松动,并保证螺栓连接可靠;检查母线槽插接口是否关闭、锁紧;用500V 兆欧表测量绝缘电阻,其电阻值每节不小于20M。

        母线槽支架必须安装牢固,母线槽应按分段序号、相序、编号、方向和安装标志正确放置,节与节连接时,相邻段母线槽应对准,连接后母线槽导体与外壳不应承受机械应力。 连接安装步骤:先检查母线槽一端的导体连接面及接头器有无磕碰损伤,确认无弊后将两节母线槽开始对接接头器母线,应将母线槽导体插入接头器内,在确保到位后运用扭力扳手锁紧;

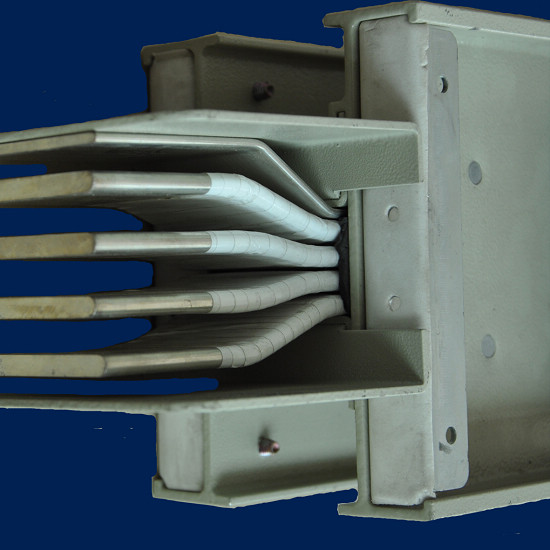

         连接母线槽,应将需连接的两节母线导体的端头部分相互平行对准,再将铜连接片及绝缘隔板插入母排端头相间空挡(每相母排左右各夹一块铜连接片,铜连接片间夹放一块绝缘隔板。)确认无弊后,穿入绝缘螺栓,并注意铜连接片、母线端头、绝缘隔板的连接孔是否对齐、铜连接片、绝缘隔板是否卡到位,收紧螺栓至黄色卡片脱落为止.安装完毕的母线槽用500V兆欧表检查,绝缘电阻应大于0.5MΩ,保护电路的连续性,用双臂电桥检查应小于0.1Ω,母线槽安装偏差按2米段小于5mm。

中联母线槽水平安装
         母线槽水平敷设时,距地面高度不应低于2.2m,但敷设在电气专用间内(配电室、电机室、电气竖并、技术层等)除外; 两条水平相邻安装母线槽;母线槽水平敷设时支撑点间距不应大于2.5m。(如车间大跨度高强母线槽敷设,间距可大于6m。)母线槽水平安装于支、吊架上时,应用水平固定压板固定。 母线槽连接点不应在穿墙部位,母线槽安装穿墙孔时不应有污水、杂物进入母线内部。 母线槽插接馈电孔(分岔接口)应设在安全可靠及安装维修方便处。 母线槽直线敷设长度超过60m时应设置膨胀(伸缩)节,在母线槽母线跨越建筑物的伸缩缝或沉降缝处,应设置沉降(伸缩)节。

 中联母线槽垂直安装

        母线槽垂直安装时,接头距地面垂直距离不应小于0.6m; 母线槽在楼层间垂直安装时,母线槽单根直线长度不应大于3.6m;单层超过3.6m的楼层,应分两节以上制作,层间应安装中间固定支架。 母线槽连接点不应在穿楼板部位,母线槽安装穿楼板孔时不应有污水、杂物进入母线内部。 母线槽插接馈电孔(分岔接口)应设在安全可靠及安装维修方便位置。 母线槽垂直安装时,应先将弹簧支架安装于母线槽上,再将母线槽及弹簧支架固定于槽钢固定架上,锁紧支架的弹簧螺母;待安装4~5 层后,由上向下逐层松开螺母,使母线槽重量自然承载于支架弹簧上。母线槽连接紧固后,7 其弯曲度不大于1 度。 两条垂直相邻安装的母线槽,边间距不应小于0.1m。中联母线槽直线敷设不需要设置膨胀(伸缩)节。

四 中联插接箱的安装

        母线槽插接箱安装前,应打开母线槽插孔处的安全挡板,应先将箱内开关推至 OFF 断开档位置,将插接箱插脚按相序从母线槽插口处插入母线槽内,并保证插入到位。禁止带电插拔! 插接箱安装后,应将其前后两处爪型卡板固定于母线槽两侧,并拧紧螺丝。内装大型开关的插接箱,其垂直安装时,底部应加装承重托臂;水平安装时,应加装承重包箍。


 五 中联母线槽的安全送电

        操作人员必须是合格的专业电气安装人员,非专业人员需离开观场。送电时,母线槽系统不能带任何电气负载,所有分线装置处于断开状态。

 附:符合标准



JB/T8511-1996   《空气绝缘母线干线统》(空气绝缘母线槽)

JB/T9662-1999  《密集绝缘母线干线系统》(密集绝缘母线槽)

GB/T7251.1      《低压成套开关设备和控制设备  第1部分》

                  对型式试验和部分型式试验成套设备的要求

GB/T7251.2      《低压成套开关设备和控制设备  第2部分》

                  对母线干线系统(母线槽)的特殊要求
