中联密集型母线槽安装规范
中联密集型母线槽安装规范

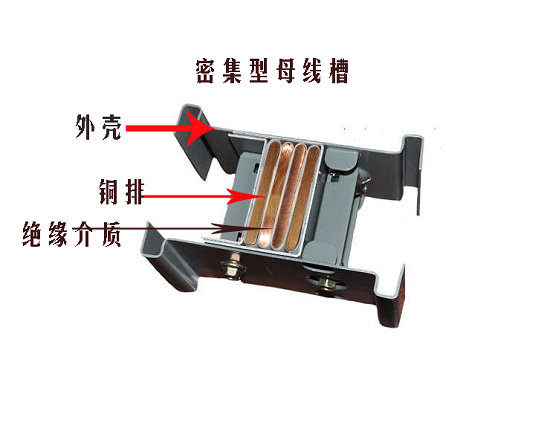

密集型母线槽一般有专业厂家进行安装调试,在没有专业厂家的情况下,也可以企业自行安排人员自行安装,但需要满足以下两方面的条件才可以:
一、 母线槽的安装准备
1、母线槽的安装人员 母线槽安装、操作和维修保养人员应由专业人员进行。其应具备如下条件：
熟悉母线槽的结构、操作和安装；
经过用电设备系统的送电、测试培训；
应有较高的安全意识，并有齐全的安全防护（安全帽、工作服、安装用手套等）
2、母线槽的安装、测量设备 吊装设备：脚手架、人字梯、手动葫芦；
现场制作设备：临时电源、冲击钻、切割机、电焊机等；
锁紧设备：螺丝刀、M6-16扳手、套筒和扭矩扳手；
测试设备：卷尺、水平仪、细线吊锤、500V兆欧表
二、 密集型母线槽安装步骤
1、 根据母线槽最终设计走向，确认其向上的障碍物及预留位置有无更改；
2、 进行母线槽安装现场的支架制作及安装；
3、 进行安装前的绝缘检测；
4、 吊装母线槽及段间连接；
5、 对前期安装进行矫正、调整、检查；
6、 对母线槽与配电设备（开关柜、变压器等）连接；
7、 安装插接箱等装置；
8、 对母线槽系统进行电气检测
三、密集型母线槽安装安装规则
1、母线槽的装卸和储存 母线槽不得用裸刚丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内，母线槽上下之间摞放之间夹放软包装隔垫，并妥善保管。
2、母线槽的安装走向 每批母线槽发货时，都配有走向图并附带一套详细的走向清单，所有母线槽都具有相应的分线、分段编号，安装时按号依次对号。
3、 母线槽安装前的检测
检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于10MΩ。
4、母线槽的连接 母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械压力。
连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内60mm，在确保到位后扭力扳手锁紧；对接式母线槽，应将需连接的两节母线导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空档（每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板）。确认无弊后，穿入绝缘螺栓，并注意铜连接片、隔板是否卡到位，收紧螺栓。
母线槽整体连接后，必须用万用表1Ω档检查接地电阻，阻值小于0.1Ω以确保接地要求。
5、母线槽水平安装 母线槽水平安装时，距地高度不应低于2.2m，但敷设在电气专用间内（配电室、电机室、电气竖井、技术层等）除外；母线槽边距墙边不应小于0.1m，其上面距楼板、天花、梁底不应小于0.1m。
两条水平相邻安装母线槽：母线槽之间中心距不应小于0.35m，边间距不应小于0.1m，母线槽水平敷设时支撑点间距不应大于2.5m（如车间大跨度高强母线槽敷设，间距可大于6m）。母线槽水平安装于支、吊架时，应用水平固定压板固定。
母线槽连接点不应在穿墙处，母线槽安装穿墙孔时不应有污水、杂物进入母线内部。
母线槽插接馈电孔应设在安全可靠及安装维修方便处。
母线槽直线敷设长度超过60m时应设置膨胀（伸缩）节，在母线槽母线跨越建筑物的伸缩缝或沉降缝处，应设置沉降（伸缩）节。
6、母线槽垂直安装 母线槽垂直安装时，接头距地面垂直距离不应小于0.7m，接头距楼板地面垂直距离不应小于0.3m，母线槽背面距墙边距离不应小于0.1m。
母线槽在楼层间垂直安装时，母线槽单根直线长度不应大于3.6m；单层超过3.6m的楼层，应分两节以上制作，层间应安装中间固定支架。
母线槽连接点不应在穿楼板处进行，母线槽安装穿楼板孔时不应有污水、杂物进入母线内部。
母线槽插接馈电孔应设在安全可靠及安装维修方便位置。插接箱安装后，箱底高度不应低于0.9m
母线槽垂直安装时，应将弹簧支架安装于母线槽上，再将母线槽及弹簧支架固定于槽钢固定架上，锁紧支架的弹簧螺母；待安装4~5层后，由上向下逐层松开螺母，使母线槽重量自然承载于支架弹簧上。母线槽连接紧固后，其弯曲度不大于1度。
两条垂直相邻安装的母线槽，母线槽之间的中心距不应小于0.35m，边间距不应小于0.1m.
母线槽直线敷设长度超过60m实应设置膨胀（伸缩）节。
7、插接箱的安装 母线槽插接箱安装前，应打开母线槽插孔处的安全挡板。母线槽插接箱安装前，应先将箱内开关推至OFF断开档位置；将插接箱插脚按相序从母线槽插口处插入母线槽内，并保证插入到位。禁止带电插拨！
相邻两只插接箱左右边间距应大于0.04m；前后边距应大于0.15mm；插接箱边距墙边不应小于0.1m。
插接箱安装后，应将其前后两处爪型卡板固定于母线槽两侧，并拧紧螺丝。内装大型开关的插接箱，其垂直安装时，底部应加装承重托臂；水平安装时，应加装承重报箍。
8、母线槽的过渡连接 母线槽始端与配电柜接线端连接，应采用镀锡硬铜排过渡连接母线槽始端与变压器、发电机组等震动较大的设备连接时，应采用铜编软连接。
铜母排与铝导体连接时，应采用铜铝过渡排或夹装铜铝过渡片。
9、母线槽的安全送电 操作人员必须是合格的专业电气安装人员，非专业人员需离开现场。 送电时，母线槽系统不能带任何电气负载，所有分线装置处于断开状态。
用500V兆欧表测量绝缘电阻，其整条线阻值不得小于1MΩ。
