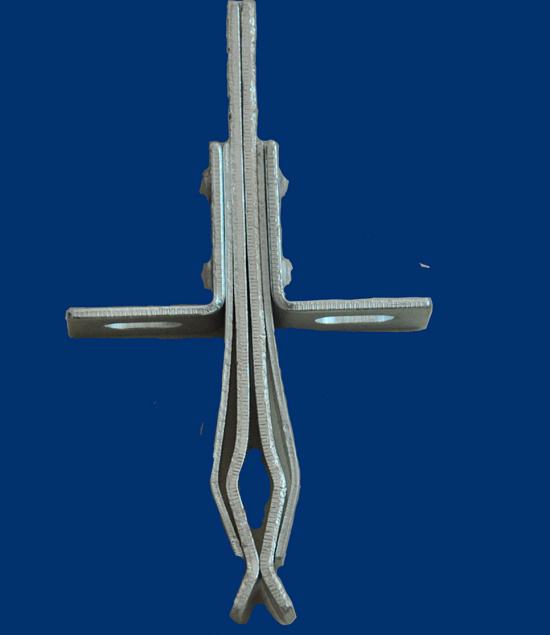

插接头

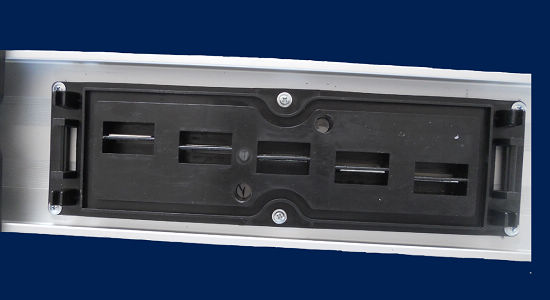

插接槽
插接箱
安装方法:
1) 请确认安装在插接箱内部的断路器的容量是否与母线槽系统图里所表示的容量一致。
2) 确认插接箱的线式是否与母线槽的线式一致。 线式为3W, 4W, 4W+HE, 4W+FE, 4W(200%N) 等.。

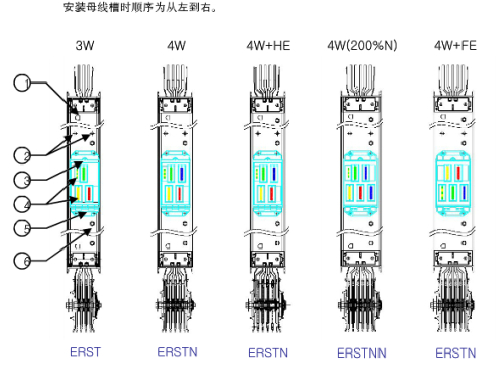

3) 确认插接箱的相序是否与母线槽相序一致。 LSC母线槽的标准相序为 ERST(3W+GE), ERSTN(4W+GE, 4W+HE, 4W+FE), 安装母线槽时顺序为从左到右。
母线槽插接箱安装
1 Drain Hole : 使用者在母线槽的正面看望时Drain Hole 在左边为正确。
2 Two Guide Holes : 让插接箱的安装变得更容易。
3 PI Cover Fasten Bolt : 利用此螺栓可以开关 PI Cover。
4 Bus Conductors : 接地排安装在母线槽的左边。
5 Plug in Mold : 此物体有支撑母线槽的紧凑性,并保证互不接触的作用,盖板向 下打开,比且不要拆除掉 Middle Bend 6mm b a 6 Bus Duct Bolt : 进行组装母线槽时利用。 在LSC的标准产品的右边位置上。 * 标准产品不符合现场情况时可制作非标准产。 需制作非标准产品时为再次确认,请向我们咨询。 * 4W母线槽以逆相序安装时接地排的位置不要改变。
2. 安装顺序
1) 打开PI盖板,确认模块内是否存在异物质。(图-1)
母线槽插接箱安装02
2) 确认母线槽是否为通电状态。 如果是通电状态,注意手或是具有导电性的身体不要接触 非绝缘部分的导体。
3) 确认导针,不要拧紧或是去除螺母‘?’。(图-5)
4) 将插接箱导针放入到导孔中 ‘?’拧紧螺母 导针在完全被拧紧之前 不要将插接箱插入到最底部。 在拧紧导针时,将插接箱下部 20~30mm程度倾斜。(图-2) 若不拧紧导针就安装插接箱,将导致连接状态不佳, 特别是插接箱容量大时可引起严重的问题。
5) 拧紧导针后, 将插接箱插入到最底部。 如400AF一样的大尺寸箱子在插入时, 使用Middle Band,连接Middle Band螺栓的 方式安装插接箱 。(图-3)
母线槽插接箱安装013
6) 为了完整的安装请安装后面的 clamp 或是前面的 band。
7) 再次确认所有螺栓是否已拧紧。
8) 确认插接箱与母线槽之间的空间。
如果安装合适,箱体后面与母线槽的间距为6mm。(图-4)
插入型的适用范围为 接出型的适用范围为 50A ~ 800A , 1,000A ~1,200A
