母线槽是什么？作用规格安装方法

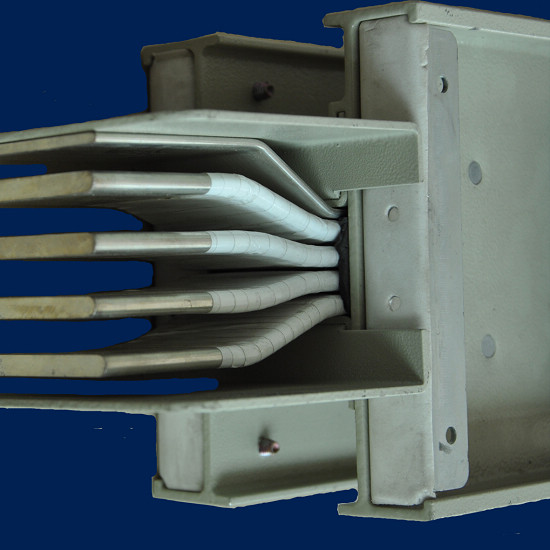

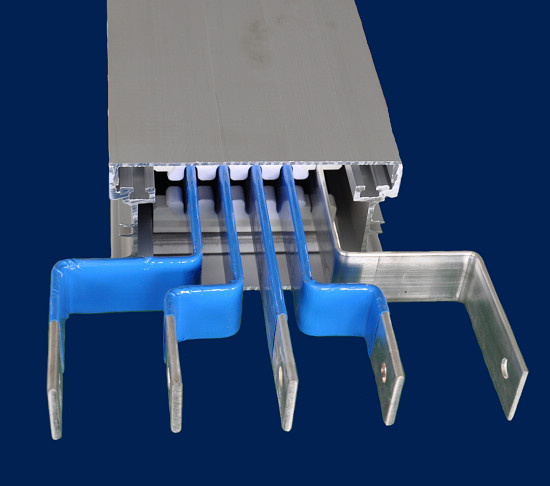

       简单地说，就是用铜排输送电能的一种形式。母线槽是什么，首先你要知道为什么要用到母线槽，我们最早使用母线槽的原因是普通电缆载流量不够240平的线已不足以满足载流所以使用母线槽方式。 着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。插接式母线槽作为一种新型配电导线应运而生 母线槽的材料是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的系统。它可制成标准长度的段节，并且每隔一段距离设有插接分线盒，也可制成中间不带分线盒的馈电型封闭式母线。为馈电和安装检修带来了极大的方便。 插接式母线槽为交流三相四线或五线制，适用于频率50～60Hz、额定电流100A～6300A、额定电压至690V以 下的供配电使用，特别适用于工业厂房、矿山等的低压配电系统和高层商住大楼、酒店、医院等的供电系统。





        母线槽的规格是以电流大小来划定的。电流等级：250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A

极数：4P  5P

类型：直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线。







1、安装前对土建工程的要求

1）荃础、构架、预留孔洞及预埋件符合电气设备的设计要求。

2）屋顶、楼板施工完毕，不得有渗漏。

3）室内地面施工完毕，井在墙上标出地面抹平标高线。

4）基础、构架达到允许安装的强度。

5）有可能损坏已安装母线槽的装饰工程全部结束。

6）安装母线槽相关的场所应具备防盗措施。

2、安装前的人员选择及培训

1）母线槽的安装、操作和维修保养应由专业的员工进行。

2）专业的员工应具备通晓设备的安装、结构、操作和包含的危险：还应对如何给设备送电、测试方面曾接受过系统的培训。

3、现场到货情况及安装设备准备

1）检资现场的产品及附件到货情况，井制订安装计划。

2）母线槽安装所需设备：绝缘测试仪1000V（推荐）：10-12，17-19，21-24开口扳手、套简和力矩扳手；一字型、十字型螺丝刀：水平仪：卷尺、吊线；脚手架；葫芦；人字梯；冲击钻；切割机；电焊机；台钻；铜排加工设备和临时电源。

4、母线摘安装操作

1）根据制造商订购商确认的最终资料。如原始图纸、走向图，清除障碍物，预留位置。

2）通常预留孔的大小应大于母线槽外形尺寸50mm -100mm。特殊数据参照图纸要求。

3）母线槽到墙壁和开花板的距离必须保证在安装和维修保养时，有足够的水平和垂直空间。

4）采取防范措施防止渗漏、灰尘、热源对母线槽的侵蚀。

5）母线槽安装吊架的制作：先确定位置，用细线拉好模拟走向，进行安装支架的固定，注意必须确认安装支架的固定是否牢固，且对建筑物的结构不会产生损伤。

6）对即将安装的母线槽单元进行绝缘测试，检测值在合格范围内方可安装。

7）吊装时，必须注意人身安全及设备安全防范。避免人员受伤和母线槽的损坏。

8）垂直安装时，无特殊情况一般由下至上逐节安装；对已安装的母线槽必须采取有效保护措施，防止异物侵入。

9）建议在安装过程中，母线槽在未使用前，包装物可保留在母线槽上，井可在连接处增加保护。

10）母线槽各单元间连接时，必须保持连接装置表面洁净，且母线槽在同一直线上时。再进行螺栓紧固，连接器紧固后，应用漆笔做标记，确认紧固情况。

11）母线槽单元与其它设备联接时，必须完全断开电源，井将设备可靠接地。

12）母线槽所有插接口在安装时必须处干关闭状态，插接箱开关处干断开状态，严禁插接箱带电插拔。
