低压母线槽规格
1 什么是低压母线槽
母线槽可为交流三相三线，三相四线，三相五线制，频率50-60Hz，电压至400V，额定工作电流为250~5000A，主要作为工矿、企事业和高层建筑中新型供配电设备。带插口的母线槽，可通过插接头箱或插接开关箱，能很方便地引出电源分路。母线槽具有体积小、结构紧凑、传输电流大、维护方便等优点。母线槽的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电干线线路的母线槽称为低压母线槽.
2 低压母线槽规格
按电流分:200A 250A 400A 630A 800AA 1000A 1250A 16001 2000A 2500A 3150A 4000A 5000A 6300A
按加工类型：直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线.
各种规格尺寸见下表:

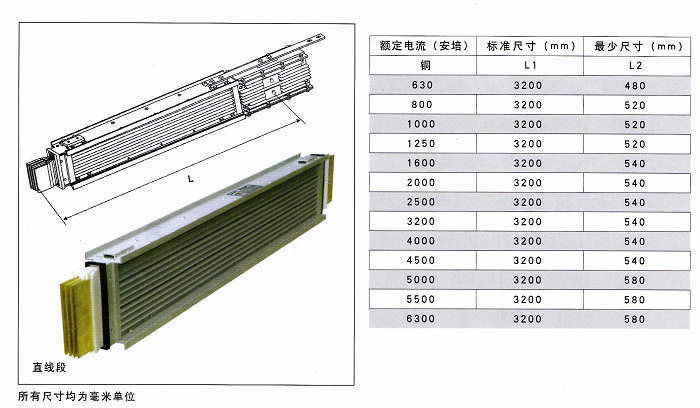

直线段母线槽规格尺寸

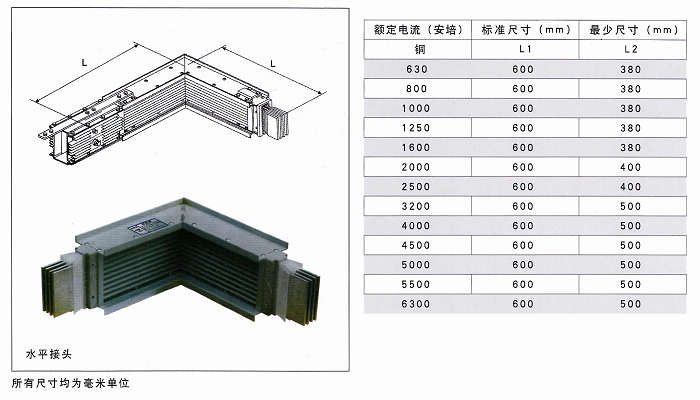

L型水平接头规格

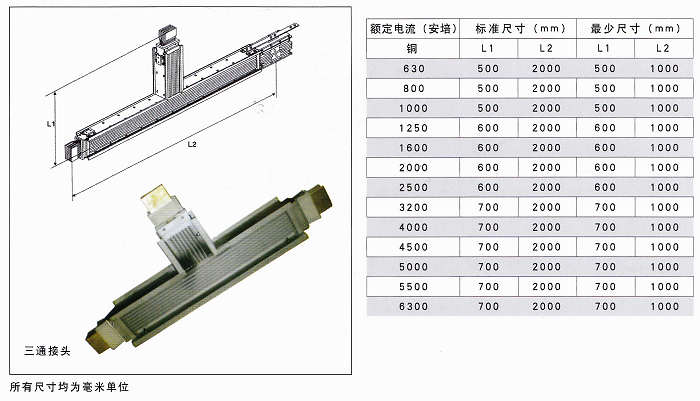

T型转向单元规格

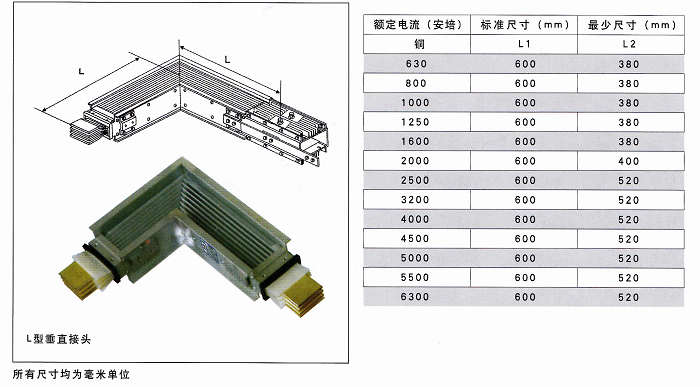

L垂直换向单元规格
3 低压母线槽结构

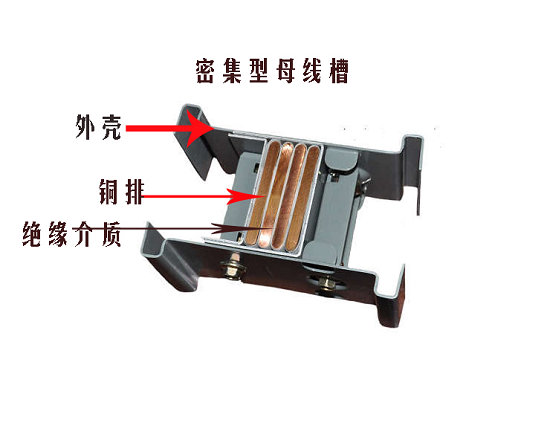

低压母线槽主要由铝合金外壳,绝缘介质,无氧铜排,垫片组成,见下图:

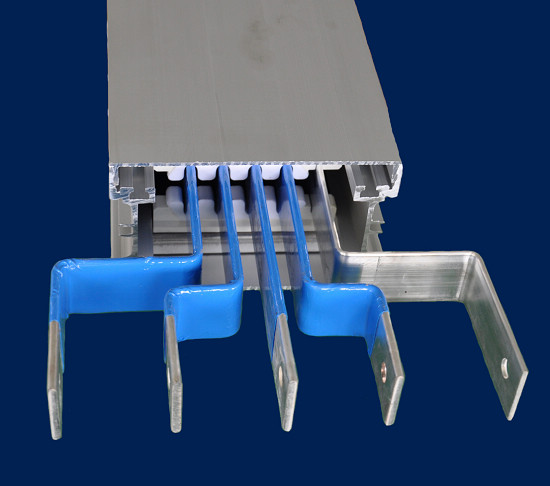

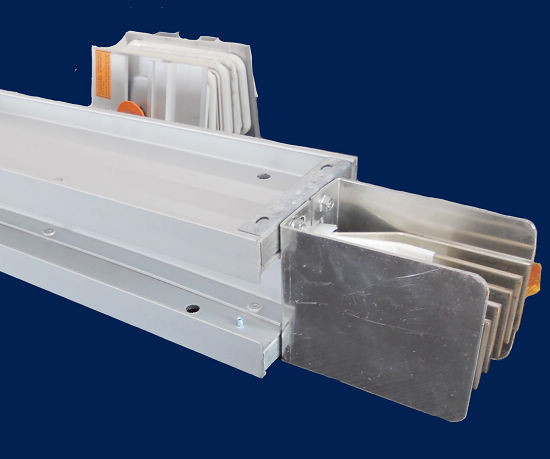

4 低压母线槽图片
5 低压母线槽选择
选择低压母线槽,首先确定是要三相还是四相,使用的环境要求,直接关系到母线槽的防护等级.母线槽的载流一定要大于负载电流.现在市场上最为先进的是封闭密集型母线槽,这种母线槽散热好,载流大,过载能力强,同时体积相比空气型母线槽要小很多.
6 低压母线槽维护
低压母线槽在日常维护是比较简单的,可以每季度或者半年维护一次,主要的内容是清除灰尘,杂物,保持系统的清洁干燥.在需要紧固的地方检查下螺栓有否松动,接头是否有温升.安装的支架弹簧是否弹性正常.
7 低压母线槽标准
IEC 439 1.2 《国际电工化协会标准》
GB 7251.1-2005 《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》
GB7251.2-2006 《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》
GBJ 149-90 《电气装置安装工程母线装置施工及验收规范》
JB/T 9662-1999 《密集绝缘母线干线系统》（密集绝缘母线槽）
NEMABU1.1 《母线槽安装、维护标准》
8 低压母线槽的价格
低压母线槽价格是根据不当前市场铜价浮动的。同时,还要根据客户的需求,比如是三相还是四相,是载流量多少A的等等.
