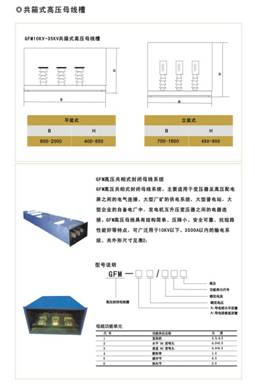

共箱高压母线槽

编辑:admin 浏览: 添加时间:2015-07-03 07:01




 一、适用范围
封闭母线槽是我们与国内多家科研机构共同开发的新型母线通道。 适用于交流50~60Hz,电压3.6-35KV,额定电流400~6300A的供电系统。

二、结构特点及技术参数
1.母线基本结构:

  中联高压母线槽由封闭的外壳,铜排,绝缘介质组成.

2.结构特点:
1) 该系列封闭母线槽具有优良的抗短路性能,由于具有铝(或弱磁钢板)外壳的保护,能够有效地减弱涡流或环流引起的结构发热,降低封闭母线外壳温度,减小电能损耗,提高载流量,减轻电动力。
2) 该系列封闭母线槽结构先进,安装维修孔可任意设置于封闭母线的上部或下部,对于大电流户内封闭母线在壳体的两侧及下部设有通风百页窗,来加强散热,降低温升。
3) 采用双重绝缘及壳体多点连接接地,使维护工作量明显减小,安全性能得到显著提高。
4) 采用波纹管伸缩节,安装简单,可实现水平、垂直方向两个自由度的调节,不仅能满足不同温降及热胀冷缩引起的伸缩要求,还可以对由于基础沉降所引起的误差进行补偿,解决了传统滑板式伸缩装置的防护等级差,安装麻烦,运行不可靠的缺点。
5) 为了解决变压器、发电机及配电柜运行时产生的震动对封闭母线的负面影响,在其与封闭母线连接外采用软连接或铜编织带,外壳之间加入橡胶垫来减小震动;对于封闭母线槽本体,在系统中加装减震器,对瓷平和导电排实现弹性支持,较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。
6) 封闭母线槽的热传递主要靠热辐射,为了很好的利用热辐射,在封闭母线外表面喷涂浅灰色油漆来减少对可见光的吸收;在封闭母线内表面喷涂黑色油漆来加强内部热量对外壳的辐射,同时防止电晕。
7) 为了避免冬天户外、户内温度变化产生的偶然凝露现象,在穿墙处设置穿墙套管,使户外与户内封闭母线完全隔离;垂直安装时,法兰在内,水平安装时,法兰在外。
8) 为了提高封闭母线槽的允许运行温升,防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀,降低接触电阻,封闭母线电流大于或等于3000A接头全部采用镀银处理,使其接头允许温升提高到65K,大大高于正常工作时温升。
9) 为了使封闭母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为35~135Hz),并使作用于母线上的电动力减小,合理地确定绝缘子间的跨距,选择绝缘子的型号、规格及强度等级。
10) 为了对可拆接头进行温度监视,在变压器、发电机及配电柜与封闭母线的连接出口处设置密封式观察窗,通过示温贴片或远红外线测温装置来直接测量温度,监视母线系统的运行情况。
11) 为方便用户,可以根据用户需要,在发电机出口处以及励磁变压器的一次侧装入电流互感器,方便用户检测电流。
中联高压母线槽

3.主要技术参数
1) 绝缘电阻:每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。
2) 介电强度:每一段封闭母线出厂前均经受1分钟工频干试耐压试验。
工频耐压及雷电冲击耐压数值,符合国家标准。
3) 接地系统:符合IEC364-5-54对接地系统的要求。
4) 防护等级:户内型:IP40;户外型:IP43、IP55。
5) 负载性能:在额定电流下,外壳的温升符合GB763-90《交流高压电器长期工作时的发热》标准要求。
6) 短路性能:动热稳定试验符合GB2706-89《交流高压电器动热稳定试验方法》标准要求。
封闭母线槽广泛应用于发电厂,工矿企业等场所作为发电机与主变压器,变压器与高压配电柜以及高压设备主回路间的电气连接。供货长度按2m/节设置,一般单节长度不大于3m。


产品品牌:中联高压母线槽,十年老厂,案例不计其数,详情可电话咨询更多.

产品特征: 工艺好,产品没有瑕疵,边角整洁无毛刺毛边,真材实料,一级紫铜原料,独有的安装设计,安装更快速.

产品规格: 密集型母线槽规格有200A  250A   400A  630A  800AA 1000A  1250A  16001 2000A  2500A  3150A  4000A  5000A 6300A  等,特殊规格可定制.形状分为直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线.

特色:原材料选料: 高纯度无氧铜,电阻率最小,有效提供载流量.

制作工艺:先进的生产工艺,率先使用剪切工艺.

包装:防潮防震包装

价格:厂家价格直销,为您省掉层层代理费用,让您实惠到底.

运输:北京地区免费送货,外省工地公路运输.

适用性: 老厂房设备改造,大型建筑物输配电系统, 矿山石化,交通运输,比赛场地,造船冶金,航空航天等重要领域.

可信性: 中联密集型母线槽产品国家ccc认证免检

安全性:产品使用安全可靠,不会发生漏电等事故

美学性: 铝合金外壳,美观耐用,母线槽系统布线简洁整齐.

内在特性: 镀锌接头(镀银)不氧化,级联可靠.高防护等级.

外在特性: 铝合金外壳干净易清洁,外壳可以用于接地.具备一定的强度.

经济性: 母线槽相比电缆成本要高很多,无疑是一大软肋,但从长远角度来看,涉及到后期的维护,使用周期,使用便利性,母线槽的使用成本还是不高的.

商业特性: 中联生产能力超强,可以在短时间内交货,这是一般企业无法比拟的,为客户节约更多的富裕时间.

服务: 24小时服务响应,让您无后顾之忧,非那些小厂产品没有保证.
