 1 各种形状换向单元使用示意图

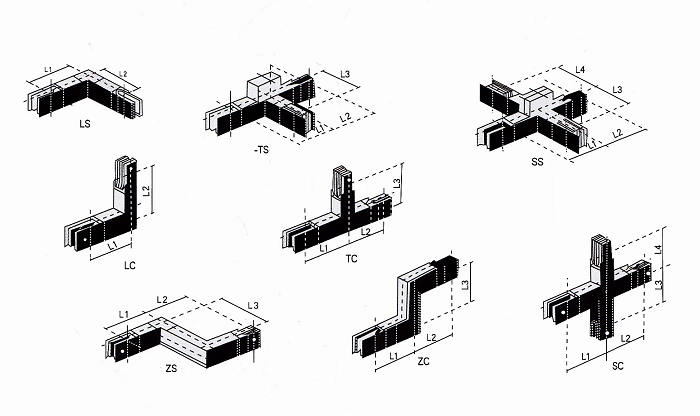

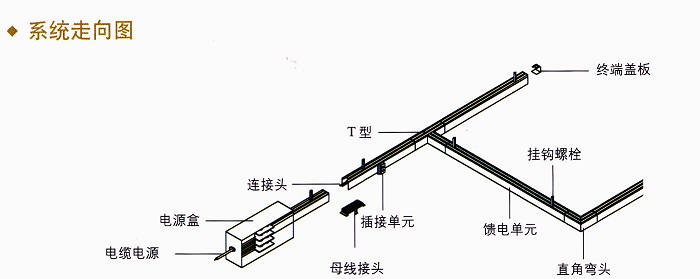

  下图为最简单一个母线系统走向图，从图中可以看出，T型单元，L型弯头单元的使用方法和用途。这些弯头基本有四类八种，用于水平和垂直安装的连接用以来改变母线槽的走向。正常情况下，这8种弯头就可以应付安装使用。除此之外，还有变容母线单元，膨胀母线单元等特殊弯头。各种空气母线槽弯头见下图：

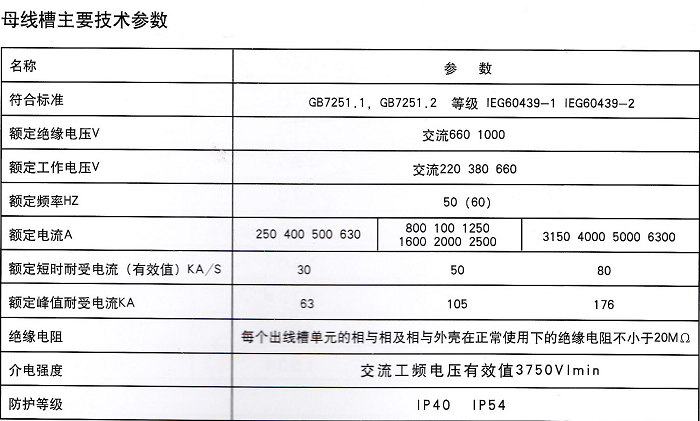

2 空气母线槽弯头基本参数

3 空气母线槽换向单元特点：
  灵活：在复杂的施工工地和设计中，有了各种转向单元，就可以灵活的进行母线系统的布线设计，做到布线美观，布线灵活。
  安全：转向单元同母线系统一样，外形尺寸一致，内部的结构相同，外壳经过阳极氧化，可以更好做到防腐效果，使用寿命增长。另外使用了整体接地技术，接地外壳与铜排之间距离相等，电抗最小，三相电抗相等，接地效果最好。
  方便： 换向弯头单元的各尺寸同干线一样，内部结构一样，这样安装非常方便，从两侧倒相变的非常容易。

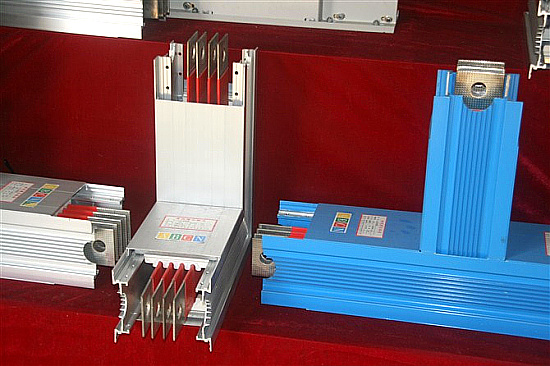

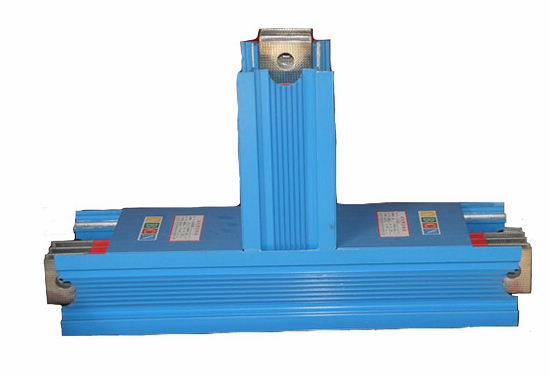

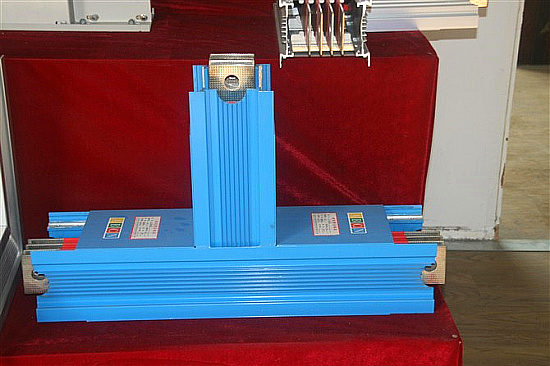

4 常见转向弯头实物图片：
