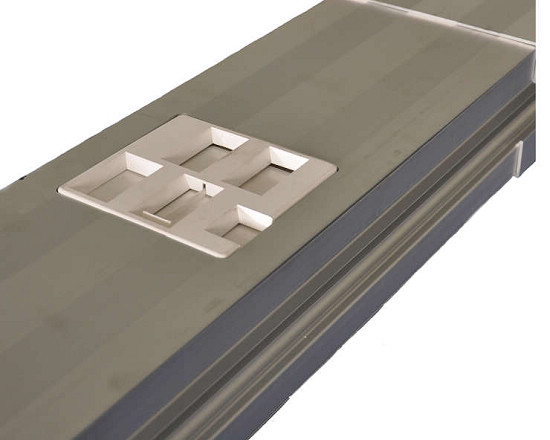

插接式封闭母线槽


 1 中联插接式母线槽应用

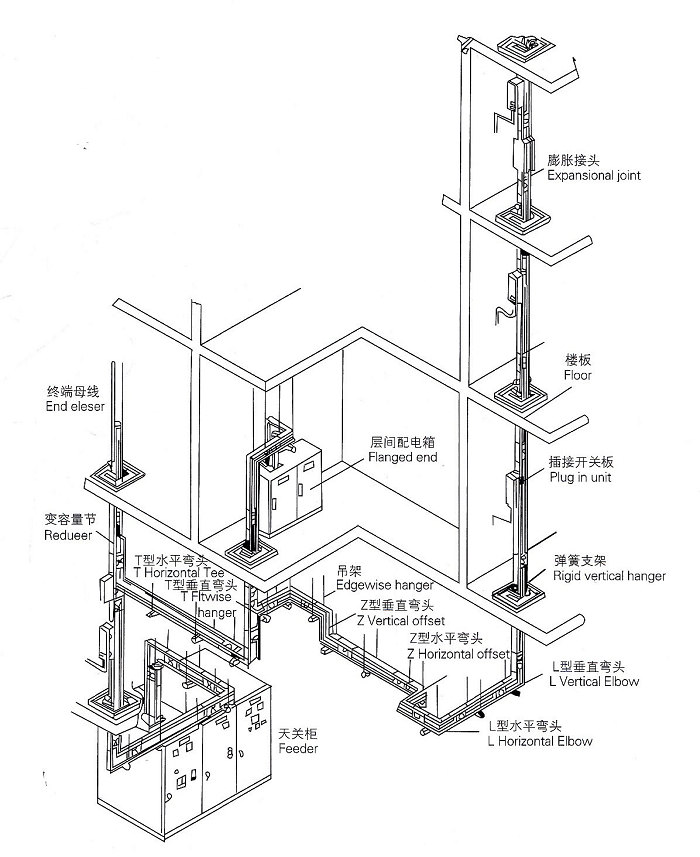

  在母线槽供电过程中，再有供电设备需要电源的位置，可以留有馈电口（插接口），通过插入插接箱，就可以把电源从插接箱内引出到用电设备端。在母线槽上可以安装多个插接箱，插接箱的数量和位置是根据用户图纸设计的。下图是母线槽系统的一个应用实例，通过下图，可以看清楚母线系统是如何工作，如何布局输配电源的。

2 封闭式插接母线槽安装指南
  安装前检查： 根据清单检查是否完整，母线槽有没有明显的损坏；配套的支架螺栓数量；对每节插接母线槽进行绝缘测量，测量绝缘电阻。

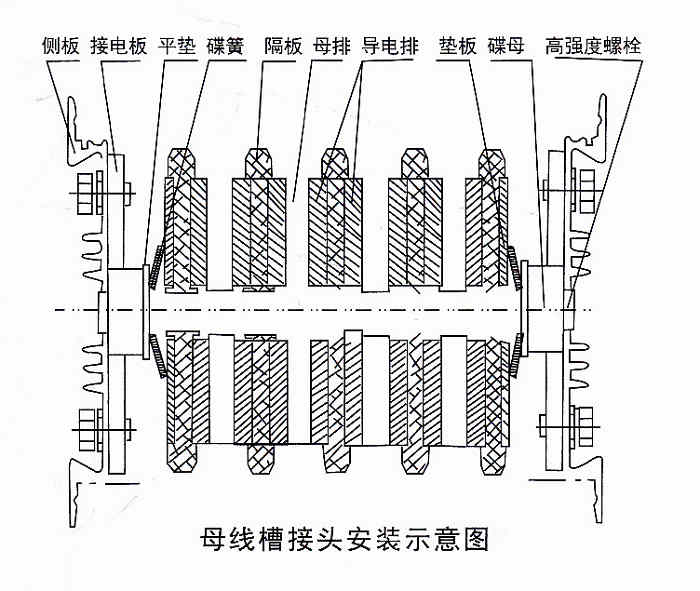

  安装顺序： 首先检查接头没有问题，把两节母线端头对齐靠近，把侧板端头薄膜撕去，对照下图图示安装，用螺栓紧固，隔板依次如图插好紧固两端的螺栓。

  安装注意：必须按照图纸顺序序号进行连接；如吊装过程，一定要用硬纸板垫着，安装过程中要边安装边测量绝缘情况；连接终端要做防水防尘处理，直到全部安装完毕； 并排安装插接母线槽时，要保持15公分的间距，如有插接箱，要保证插接箱之间5公分以上间距；母线槽安装穿过楼板时其接头中间要距离楼板和墙壁距离30公分以上；垂直安装的时候要注意安装伸缩节，一般超过90米就需要安装； 母线槽在垂直安装一定要保证垂直度，如果是水平安装，距离地面的高度要不小雨2.2米; 吊架直接的距离为2米,大跨度母线槽为6米.

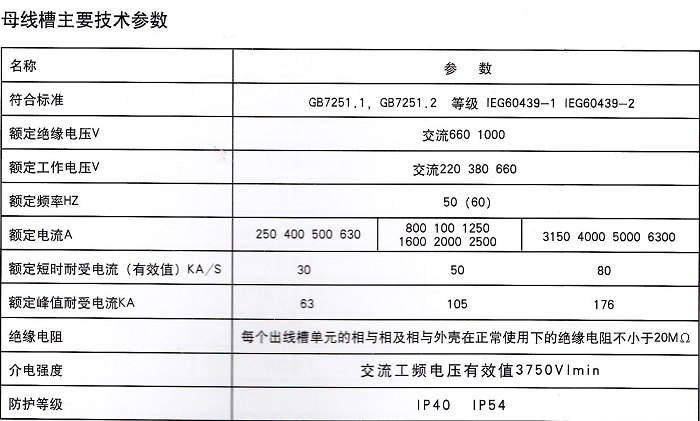

3 封闭式插接母线槽规格参数

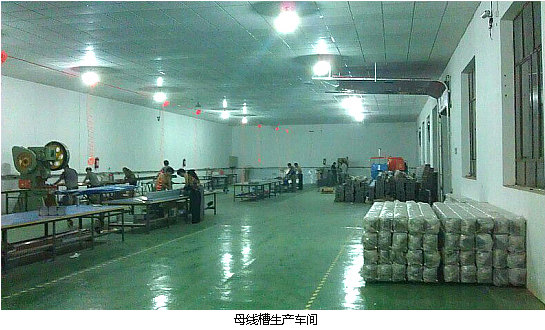

4 插接式母线槽厂家

5 插接式母线槽价格
  插接式母线槽价格与其它通用母线槽价格一样，价格受规格，形式，辅料，原材料价格等影响，一般来说，估算价格（仅供估算参考）为规格乘以1.2，得出的数值为估价。

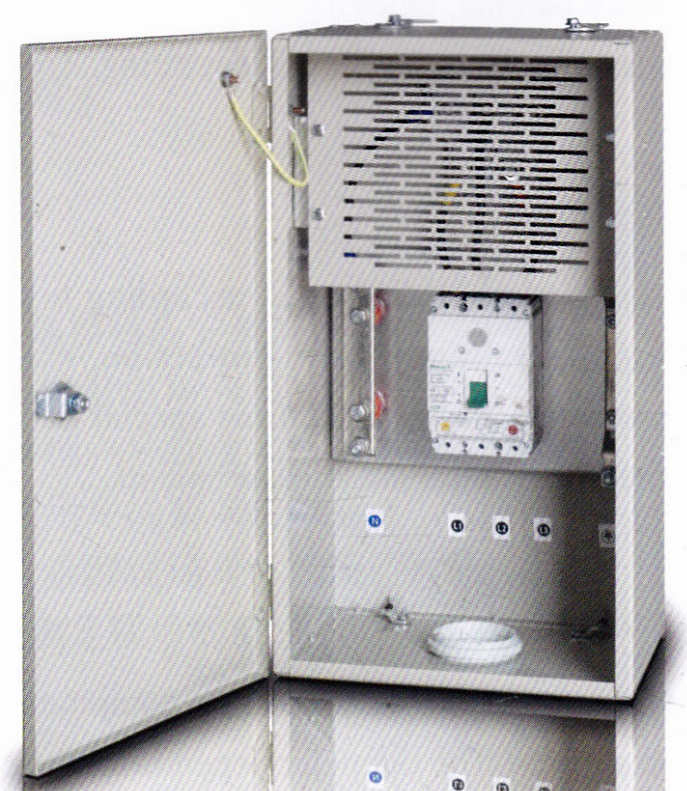

6 母线槽插接箱
  插接式封闭（空气）母线槽的馈电口，就是用来插接插接箱使用的，插接箱可以输出电流60A-630A，插接箱在插接的过程中，最先插入的是pe端，拔出正好相反，pe最后断开，这样设计的好处是始终保持接地，插接箱可以带电插拔。插接箱内的电子元件由用户选择不同品牌产品规格。插接箱内有断路器，，熔断器，刀熔开关等三种保护措施，另外为了避免插入母线的时候错相，插接箱都带有定位设计，可以避免错相。

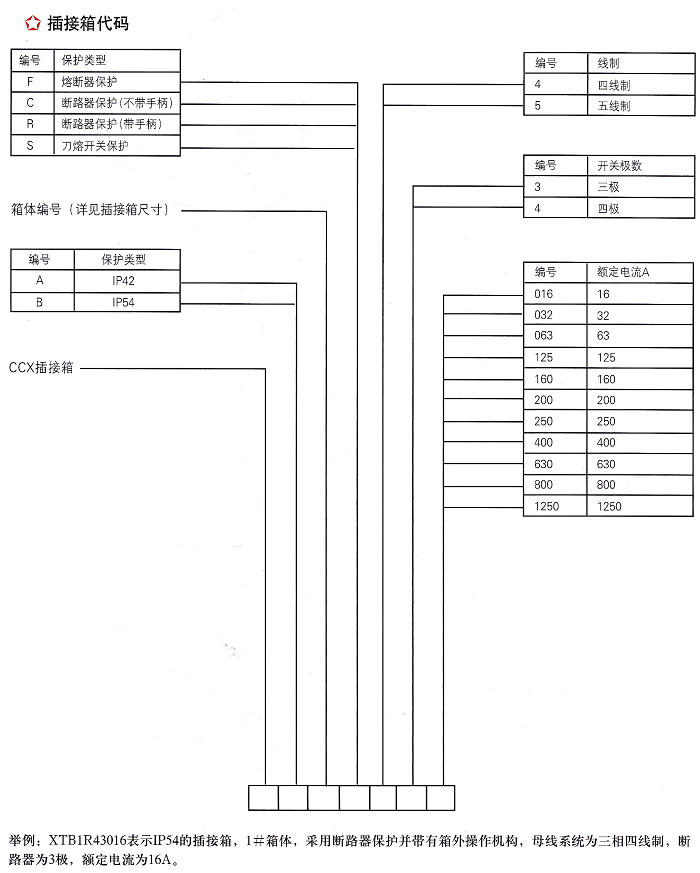

母线槽插接箱代码
